接口連接器等部位放電問題

對于接口、復位按鈕、鍵盤以及顯示屏等部位的放電問題同一類設備;

三類設備靜電問題處理

絕緣外殼設備,靜電試驗主要針對絕緣外殼(空氣放電)、金屬連接器的外殼(直接放電)、塑膠連接器的外殼(空氣放電) ,面板上的一些復位按鈕、撥碼開關以及指示燈等部位。

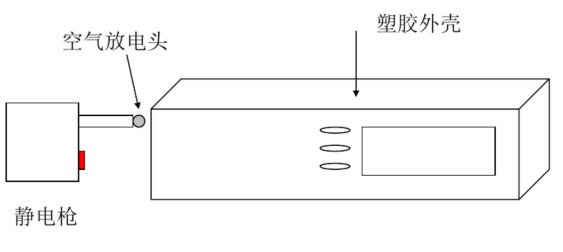

對設各絕緣外殼的空氣放電

解決此類問題的原則對策是空間隔離;

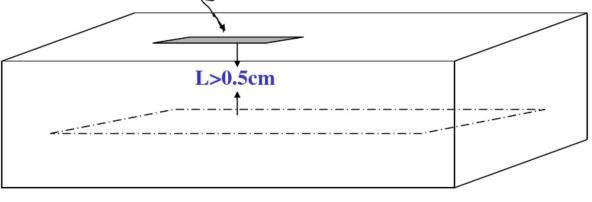

一般來說, 在絕緣物體上空氣放電是難以放出來的, 但是如果附近有金屬件, 則空氣放電會對該金屬件放電, 所以, 解決此類問題的較有效方法是使設備內(nèi)部的單板和絕緣外殼有足夠的距離, 特別是絕緣外殼孔縫附近的PCB板必須和結構孔縫保持足夠的距離。

對金屬連接器的外殼接觸放電

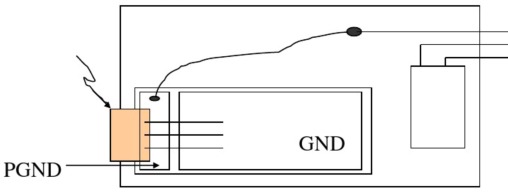

分兩種情況, 一、 金屬外殼不是該連接器內(nèi)信號線的回流地 (如232串口) ,如下圖,采用的處理方法為:

- 單板上劃分出PGND和GND;

- 連接器金屬外売接PGND;

- PGND通過接地電纜接大地;

- PGND和GND無任何連接;

- 每根線對PGND接TVS管進行靜電脈沖抑制。

對金屬連接器的外殼接觸放電

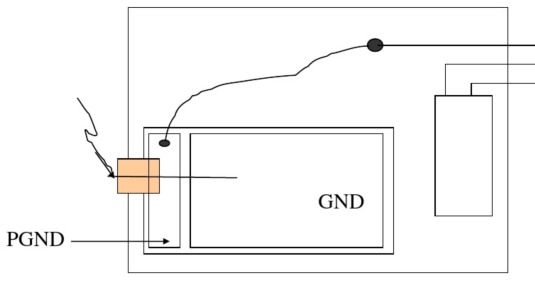

二、 金屬外売是信號線的回流地線, 如音視頻端子等, 處理方法有:

- 單板分PGND和GND;

- 金屬外売接PGND, PGND和GND通過短線和GND相連(或0歐姆電阻) ;

- PGND通過接地線接大地;

- 信號線對PGND接TVS管進行靜電脈沖抑制 。

對塑膠連接器的外殼空氣放電

對塑膠外殼空氣放電實驗時, 靜電槍會對連接器的插針放電 (因為距離很近) ,處理方法是:插針所在的信號線對PGND并TVS管進行靜電抑制。

對其他部位放電

對復位按鈕、撥碼開關、鍵盤、顯示屏等部位放電的處理方法同一類設備。

直接放電試驗問題診斷
