低功率自激振蕩輔助變壓器設計

 桌面式電源適配器低功率自激振蕩輔助變壓器設計

步驟1，選擇磁心尺寸

變壓器尺寸的選擇應滿足功率傳送的需要。見圖但更常見的是對于很低功率的應用場合，選擇的實際尺寸應有合理的原邊匝數和導線規格。還有，如果原副邊要求絕緣時，磁心必須足夠大以滿足絕緣或漏電距離的需求。

舉例

下面的例子中，輸出功率僅3W，按實際繞組而不是溫升考慮來選擇磁心。將以西門子N27材料、尺寸為EF16的磁心為例。

步驟2，計算原邊匝數

由于本例中使用相等匝數的雙繞組，所以反激電壓等于正激電壓。

步驟3，計算反饋和副邊匝數

選擇的反饋繞組應產生大約3V的電壓以確保對于Q1的快速開關作用有足夠的反饋量。

輸出電壓是12V，允許0.6V的二極管損耗，則副邊電壓是12.6V。

因此

步驟4，計算原邊電流

輸出功率是3W，假定效率是70%，則輸入功率是4.3W。

因此Vcc=100V時的平均輸入電流是

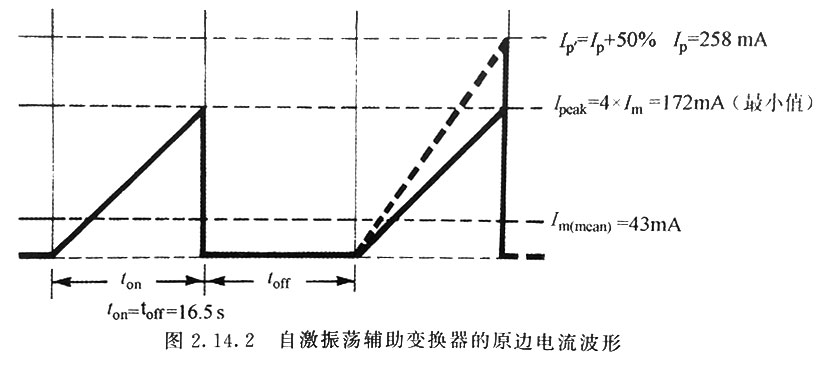

對于完全能量傳遞系統，原邊電流是三角波形，可以計算其峰值電流。反激電壓與正激電壓相等，所以導通和關斷時間也相等。

實際的集電極電流應至少超過該平均電流計算值的50%，以保證D2在整個反激期間維持導通。這就確定了反激電壓，并產生快速的開關作用。由于能量二極管D2恢復多余的反激能量并將其返回手機充電器，故仍能保持高效率。因此本例中，原邊電流增加50%，需使用較低的電感：

步驟5，確定磁心氣隙（實驗方法）

在變壓器磁心中放置0。25mm的臨時氣隙。將變壓器接入電路并使系統帶假負載工作于所需的功率。根據要求的周期調節變壓器氣隙（集電極電流的斜率和傳送的功率）注意，

選擇電阻R1以產生可靠的啟動，選擇電阻R3以產生需要的基極驅動電流。這些值取決于Q1的增益。圖中給出的參數是一個小的5W充電器的典型值。

選擇R2使其當集電極電流達到253mA時切斷驅動（在該點基極電流已降到零）

因此

較后，調節R2可以得到要求的工作頻率。

確定磁心氣隙（利用計算和公布的數據）

根據圖從電流的斜率和所加的電壓值可以計算要求的電感值，如下：

現在可以計算要求的A1系數（nH／匝2）：

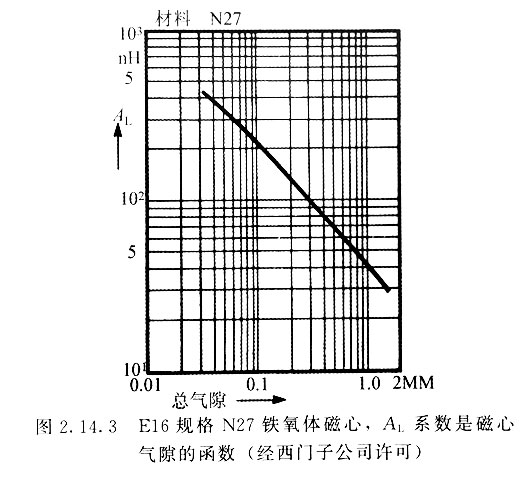

根據圖2。14。3（為E16磁心建立的數據），可以得到A1=59nH時需要的氣隙。

圖中給出的氣隙是0.6mm（0.024in）。
