充電器二級濾波器

如上充電器廠家所述，用一級LC濾波器要想完全達到平滑電壓和去噪聲的要求，特別是在反激變換器設計中，就必須選用昂貴的元器件。盡管如此，也只能獲得很一般的高頻特性。

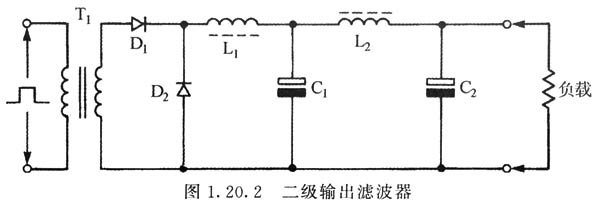

圖顯示了一個性價比更好的寬帶濾波器電路，它是一個體積更小的二級LC濾波器，用來衰減高頻噪聲。因?yàn)榈诙?jí)濾波器所需的電感和電容值都很小，L2和C：可以選擇體積較小且較便宜的元件。另外，在第一級濾波器中L1和C1可使用成本更低的一般電解電容和電感器，既降低了整個電路成本，又改善了性能。

圖中電容C1用于消除紋波電流和作儲能之用，它與負載電流和工作頻率有關。一般C1的取值是非常大的，但二級濾波器中使用的C1不要求是具有低等效串聯電阻型的電容。

第一個電感L1被設計為能夠通過較大的負載電流，具有較小損耗，工作在不飽和狀態下。為使L1用較小的尺寸獲得較大電感值和較小的電阻值，L1應采用多圈和多層的繞組結構。盡管這種繞組結構能夠帶來大的電感值，但是它也引起了相當大的匝間電容和低自激諧振頻率。一般而言，L1合適的磁心材料包括有氣隙鐵氧體、坡莫合金、鐵粉磁環及形狀為“E-1”的硅鋼片。L1的電感值要滿足儲能要求。

要求第二個電感L2在高頻下有較大的阻抗和很小的匝間電容，具有高自激諧振頻率。L：可以做成小的鐵氧體磁棒、鐵氧體纏線管、小的鐵粉磁環甚至空芯繞組的形式。由于1上的交流電壓值很小，為500mV數量級，一個不完全磁路的磁輻射是相當小的，也不會出現電磁干擾問題。鐵氧體棒的電感可用普通鐵氧體材料組成，因?yàn)榇髿庀犊梢苑乐勾判牡闹绷黠柡汀?

第二個電容C2的電容量值要比第一個C小得多。C被要求在開關和噪聲頻率時是低阻抗的，它不是用作儲能的。在許多應用場合，C是由一個小電解電容和低感抗箔片電容或一個陶瓷電容并聯組成。L和L是要流過大直流電流的元件，在這里更適合稱它們?yōu)槎罅魅Γ唧w設計實例如下。
