TOP SwitchⅡ系列芯片的特點

優(yōu)點

TOP SwichⅡ具有很多特點:
1)首先是TOP Swich將反激式電源適配器控制電路的幾乎囊括在芯片中,因此外圍元器件很少,有利于反激式電源適配器的小型化;

TOP Swich具有較少的引腳,使得封裝較簡單,如T0-220封裝只有三只引腳;

內置恒流源啟動,不需要外電路啟動;

具有熱保護功能,這是功率轉換電路夢寐以求的,而集成在管芯中則是較高境界;

較簡潔的過電流檢測方式;

外殼為源極,具有“零”電壓變化,因此引起的EMI很低;

一旦反饋電路開路, TOP SwichⅡ控制極得不到供電而自動關閉,避免了因反饋開路造成的開關管過電壓造成的損壞?

缺點

TOP SwichⅡ也有缺點:

導通電阻相對較大,如TOP227號稱可以做到150W,而T0P27DE4?30的導通電阻至少是采用外接開關管導通電阻的5倍甚至更多,后面結果就是導通損耗過大,為了應用必需降額使用,需要降額到30W左右才正常;

沒有軟啟動功能,外加軟啟動要比UC3842難一些?

參數的不實

TOP227號稱可以做到150W,在實際的電流斷續(xù)型反激式電視機頂盒電源適配器中開關管通常需要承受5A峰值電流,而TOP227僅有3A“自保護”電流限制,這樣,TOP227僅具有內電流保護值3A左右?唯有在230V(1±15%)的特殊環(huán)境下才能實現?

TOP SwitchⅡ無法改變峰值電流限制,也無法改變開關頻率,如果需要更低的EMI時可能會無能為力?

綜上所述,需要對TOP SwitchⅡ升級,也就是TOP Switch-GX系列?

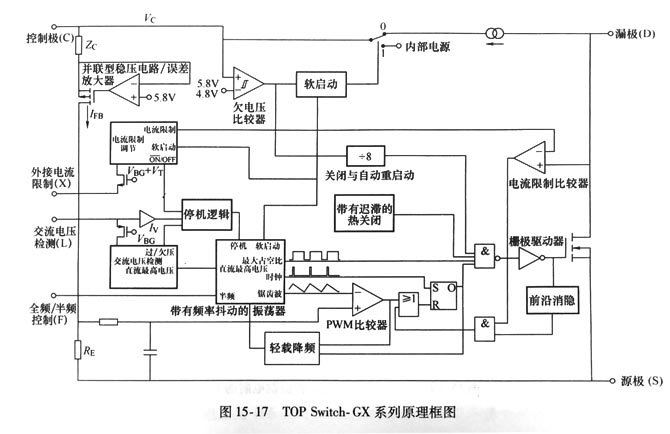

TOP Switch-GX系列原理框圖如圖所示
