簡易無線電話后備電源 |

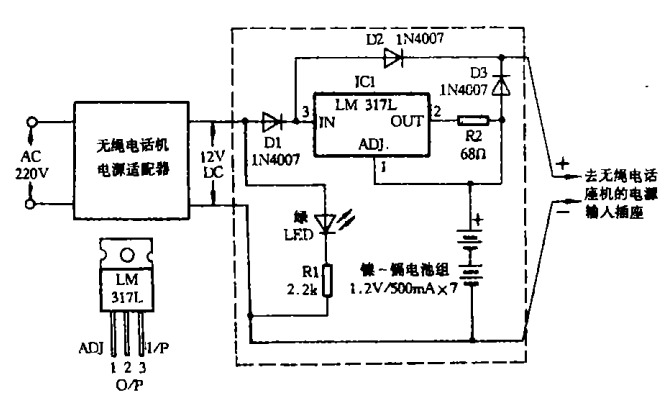

| 無線電話機因使用方便,越來越受到人們的青睞。但由于無線電話座機需要外接電源為其供電,所以停電時無線電話的子機就無法使用。這里介紹的無線電話后備電源適配器裝置,可以解決此問題。 工作原理 如圖所示整個電路由無線電話機電源適配器及后備電源部分組成。市電正常時電源適配器輸出的12V電源適配器經二極管Dl、DZ向無線電話座機供電。LED和Rl構成電源適配器指示電路。二極管D3此時處于反偏截狀態。同時由三端穩壓器ICI(LM317)、RZ組成的恒流源電路對后備源鎳一錫電池組進行充電。充電電流為I充=1.25/RZ+50協A。停電時,Dl、DZ截止,D3導通,鎳一福電池組通過D3向無線電話座機供電。從而實現后備電源適配器自動切換、無線電話座機不間斷供電。 該電源適配器電路制作簡單,無需調試即可工作。鎳一錫電池組應選擇質量可靠的正品以保證使用效果。對于不同的電池組,調節RZ的阻值可獲得不同的充電電流,但應考慮長期充電的影響,電流不宜太大、以免損壞電池組。如空間允許,整個電路(虛線框內)可直接裝在電源適配器盒內。  此法簡單易行,但選用鎳鍋電池不妥。 因鎳福電池存在記憶效應,充電不當將很快使電池失效。故應選用鎳氫電池。 文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2018.06.30 來源：電源適配器廠家 |
