電磁干擾的模式 |

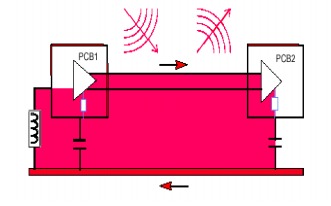

| 電磁干擾的模式 2.2.1共模干擾與差模干擾 共模干擾（Common-mode）：兩導線上的干擾電流振幅相等，而方向相同者稱為共模干擾。

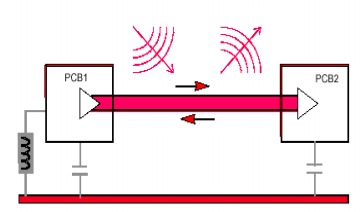

圖2-2 共模干擾 差模干擾（Differential-mode）：兩導線上的干擾電流，振幅相等，方向相反稱為差模干擾。
圖2-3差模干擾

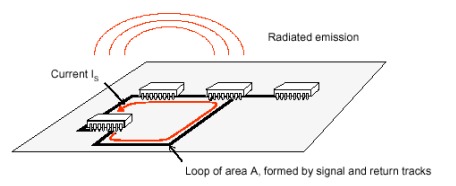

2.2.2 PCB的輻射與線纜的輻射1. PCB的輻射
圖2-4 PCB的輻射
PCB上有許多信號環路，由中有差模電流環也有共模電流環，計算其輻射強度時，可等效為環天線，輻射強度由下式計算：
E=263*10-16f2AI/r
其中
E:電場強度(V/m)
f :電流的頻率(MHz)
A:電流的環路面積(cm2)
I :電流的強度(mA)
r :測試點到電流環路的距離

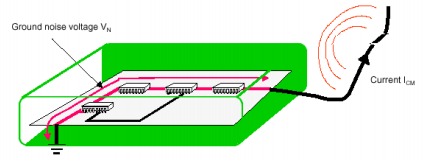

2.線纜的輻射
圖2-5 線纜的輻射
計算線纜的輻射強度時，將其等效為單極天線，其輻射強度由下式計算：
E=12.6*10-7fIL/r
其中
E:電場強度(V/m)
f :電流的頻率(MHz)
L:電纜的長度
I :電流的強度(mA)
r :測試點到電流環路的距離
以上兩式可以看出線纜的輻射效率遠大于PCB的輻射效率。
