輻射EMI的抑制措施

      功率開關管的集電極是一個強干擾源,開關管的散熱片應接到開關管的發射極上,以確保集電極與散熱片之間由于分布電容而產生的電流流入主電路中。為減少散熱片和機殼的分布電容,散熱片應盡量遠離機殼,如有條件的話,可采用有屏蔽措施的開關管散熱片。

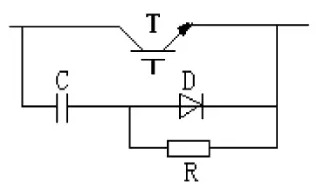

      整流二極管應采用恢復電荷小,且反向恢復時間短的,如肖特基管,較好是選用反向恢復呈軟特性的。另外在肖特基管兩端套磁珠和并聯RC吸收網絡均可減少干擾,電阻、電容的取值可為幾Ω和數千pF,電容引線應盡可能短,以減少引線電感。實際使用中一般采用具有軟恢復特性的整流二極管,并在二極管兩端并接小電容來消除電路的寄生振蕩(如圖4所示)。

電源適配器必須屏蔽,采用模塊式全密封結構,建議用1mm以上厚度的鍍鋅鋼板,屏蔽層必須良好接地。在高頻脈沖變壓器初、次級之間加一屏蔽層并接地,可以抑制干擾的電場耦合。將高頻脈沖變壓器、輸出濾波電感等磁性元件加上屏蔽罩,可以將磁力線限制在磁阻小的屏蔽體內。

經過上述改進后,該電源適配器就可以通過輻射干擾測試的限值要求。

EMI濾波器的發展趨勢

      90年代以來,隨著電子設備小型化和表面組裝技術的發展,電子元器件向小型化、片式化、復合化、多功能和高性能化發展,各種表面組裝元件逐漸成為電子元件的主流產品。因此,目前擺在傳統EMI濾波器面前的一個不可回避的問題是如何適應電子設備小型化的發展需求。目前,國際片式EMI濾波器以信號濾波器為主,可運用于電源適配器的EMI濾波器較少。

      有效抑制開關電源適配器噪聲的新一代EMI濾波器應該是由有效的共、差模扼流圈和若干電容組成的相關電路,為了減小體積,這些電感、電容元件應盡可能采用片式元件。以采用片式電容、電感為主的新一代EMI濾波器的出現和發展將是歷史的必然。與標準模塊電源適配器的發展歷史一樣,新一代EMI濾波器也應該向標準模式電路的方向發展。由于目前直流系列片式電容發展迅速,所以新一代直流系列EMI濾波器的發展有可能成為現實。
