多路輸出的35W機頂盒電源適配器

廣東電源適配器廠家跟大家分享具有五路輸出的35W機頂盒開關電源適配器電路分析?機頂盒是交互式電視(ITV)的關鍵技術,利用它可提供數字廣播電視?視頻與音樂點播?卡拉OK?三維游戲?高速上網?在線購物?語音提示等功能強大的寬帶多媒體服務?

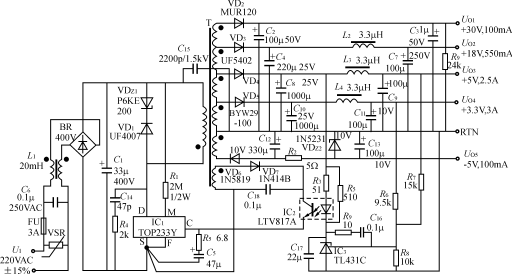

多路輸出的35W機頂盒開關電源適配器電路

這五路電壓分別為:U(+30V?100mA)Ua(+18V?550mA)?Ua(+5V?2.5A)?U?(+3.3V?3A)?U?(-5V?100mA)?其中,+5V和+3.3V電壓作為主輸出,其余各路均為輔輸出?

當交流輸入電壓U1=220V±15%時,總輸出功率達38.5W?若采用寬范圍電壓輸入(U1=85~265V),總輸出功率就降為25W?

該電源適配器采用3片IC,即TOP233Y(IC1)?線性光耦合器LTV817A(IC2)和可調式精密并聯穩(wěn)壓器TL431C(IC3)?為減小高頻變壓器體積和增強磁場耦合程度,次級繞組采用了堆疊式繞法?由R4和C14構成的吸收電路可降低射頻噪聲對電視機等視頻設備的干擾?必要時還可將開關頻率選擇端(F)改接控制端(C),選擇半頻方式以進一步降低電視機對視頻噪聲的敏感程度?

R6?R7和R8為比例反饋電阻,使5V和3.3V電源適配器按照一定的比例進行反饋,這兩路輸出的負載調整率均可達士5%?R9和C16構成TL431C的頻率補償網絡?

C17為軟啟動電容,取C17=22pF時,可增加4ms的軟啟動時間,再加上本身已有10ms的軟啟動時間,總共為l4ms?其余各路輸出未加反饋,輸出電壓均由高頻變壓器的匝數比來確定?因-5V電源適配器的輸出功率很低,現通過電阻R2和穩(wěn)壓管VDZ2進行電壓調節(jié)?

R9是+30V輸出的假負載,它能降低該路的空載及輕載電壓?

鑒于5V?3.3V和12V電源適配器的輸出功率較大,三者都增加了后級LC濾波器(L3和C9?L4和C11?L2和C7),以減小輸出紋波電壓?

  TOP233Y具有頻率抖動特性,這對降低電磁干擾很有幫助?再合理地選擇安全電容C15和EMI濾波器(C6?L1)的參數值,就能使開關電源適配器產生的電磁輻射達到CISPR2(FCCB)國際標準?將C15的一端接U,的正極,能把TOP233Y的共模干擾減至較小?

需要指出,C15和C6都稱作安全電容,區(qū)別只是C15接在高壓與地之間,能濾除初?次級耦合電容產生的共模干擾,在IEC950國際標準中稱之為“Y電容”?

C6則接在交流電源適配器進線端,專門濾除電網線之間的串模干擾,被稱作“X電容”?

為承受可能從電網線竄入的雷擊電壓,在交流輸入端還并聯一只標稱電壓U1mA等于275V的壓敏電阻器VsR?

U1mA表示當壓敏電阻器上通過1mA的直流電流時元件兩端的電壓值。
