【圖文并茂】解剖開關電源中磁性元器件！??！

電源適配器生產廠家摘要

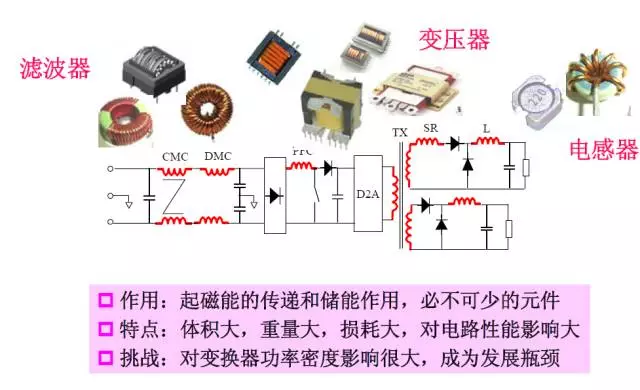

功率變換器中的功率磁性元件

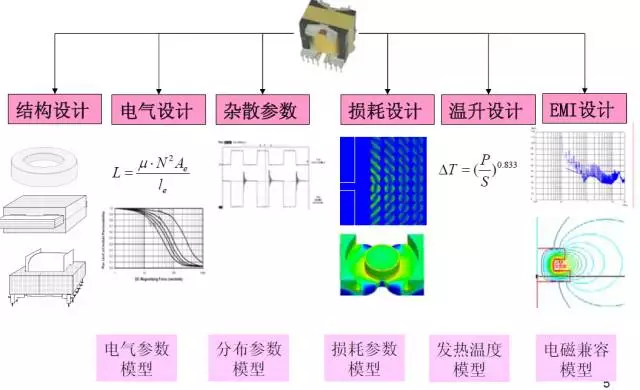

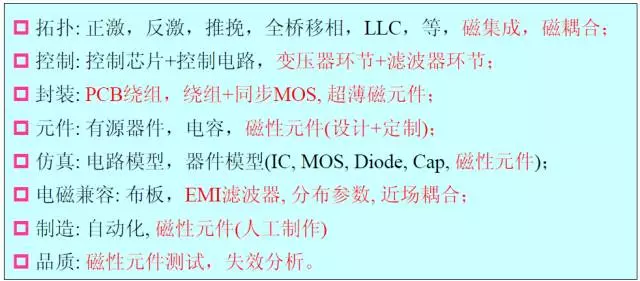

功率變換器技術與磁性元件

磁性元件的模型

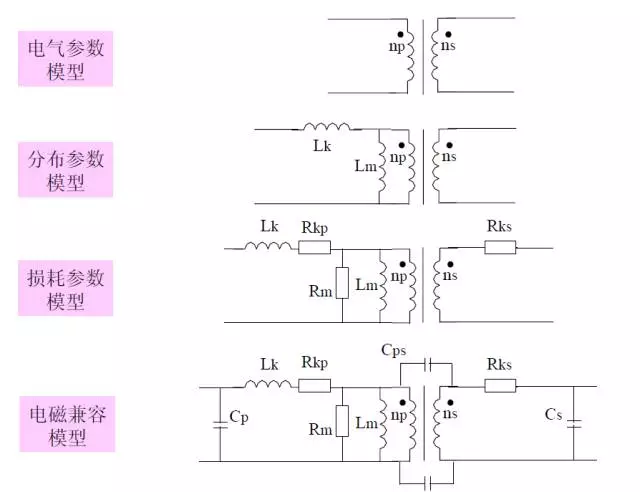

變壓器模型

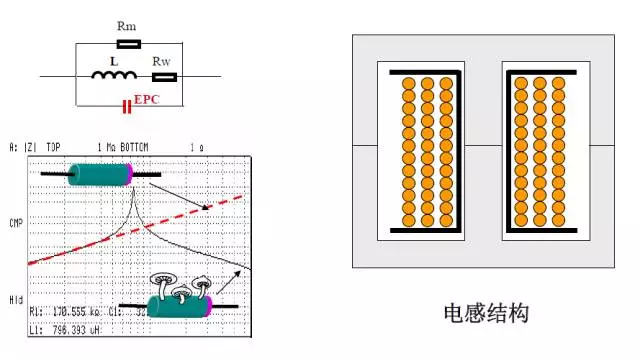

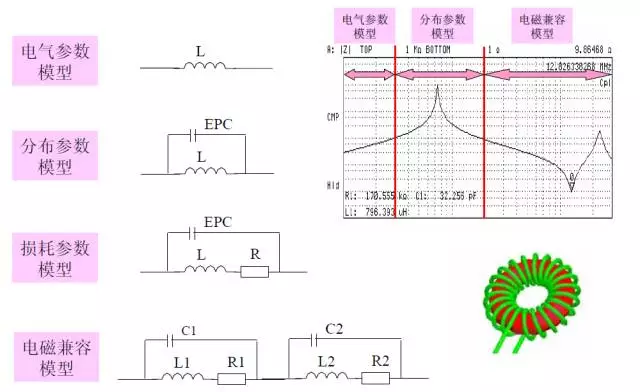

電感器模型

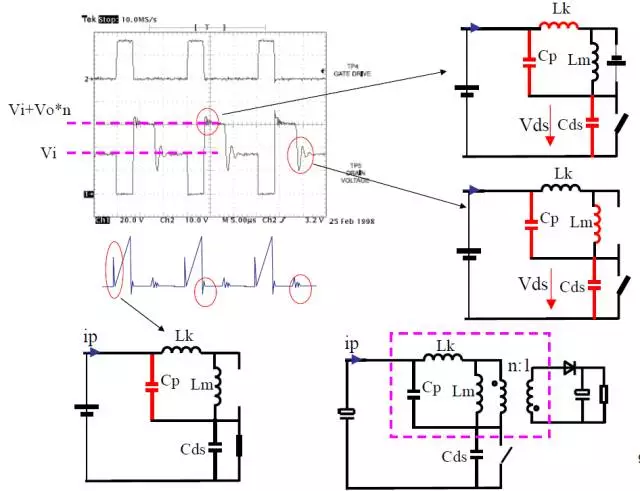

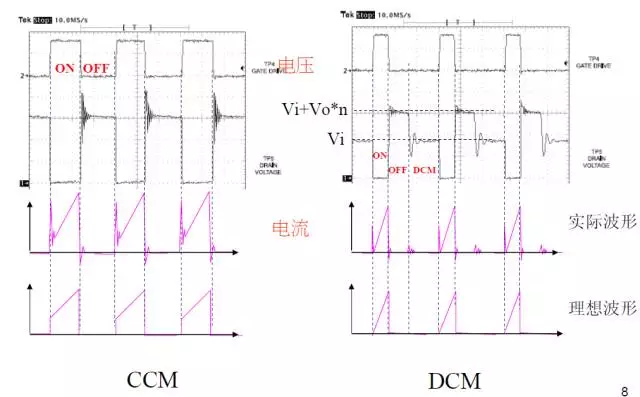

反激變換器實際工作波形

DCM下波形與變壓器參數

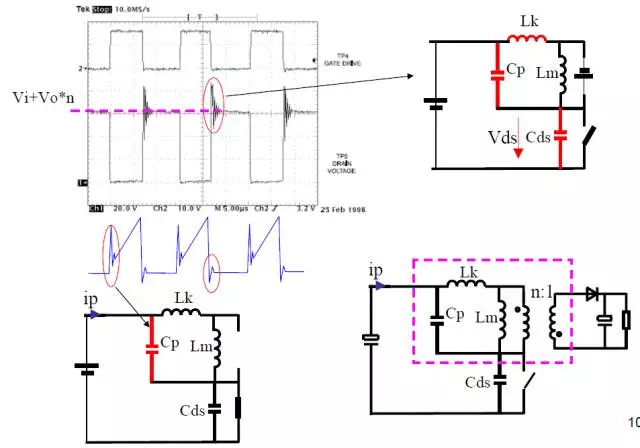

CCM下波形與變壓器參數

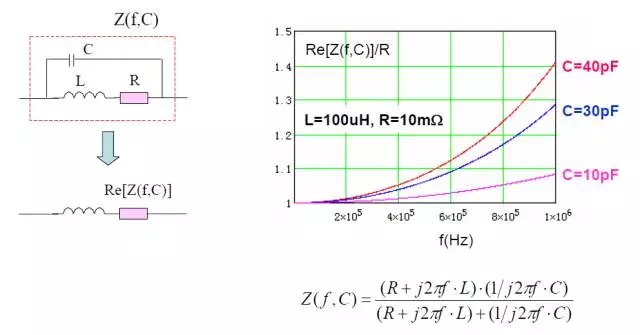

電感分布電容EPC對損耗的影響

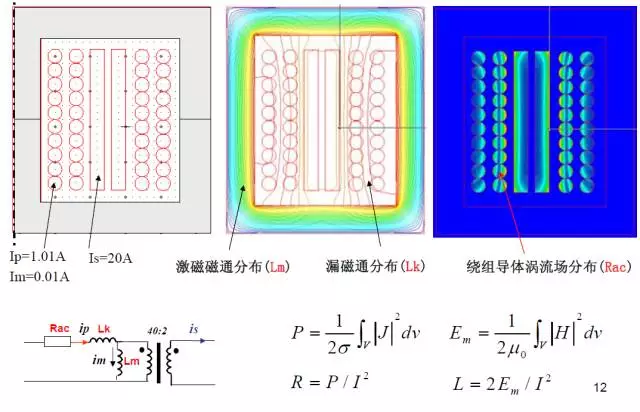

變壓器中的磁場/渦流場分布特性

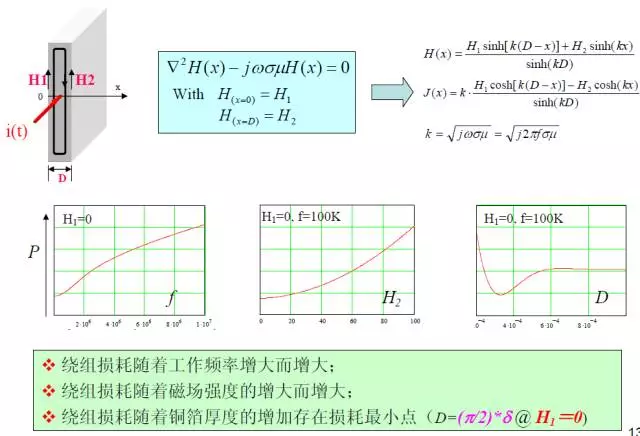

銅箔導體的渦流損耗特性

降低變壓器的繞組損耗--基本結構考慮

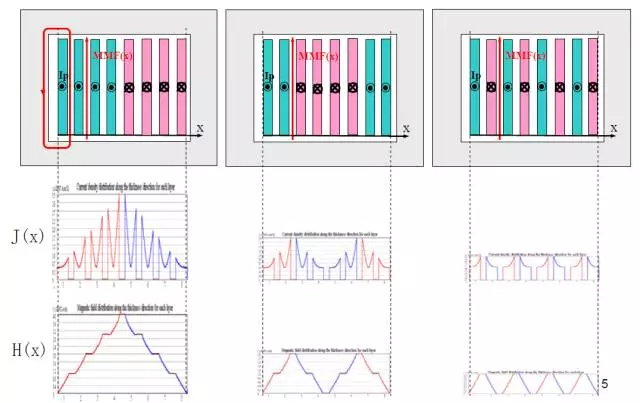

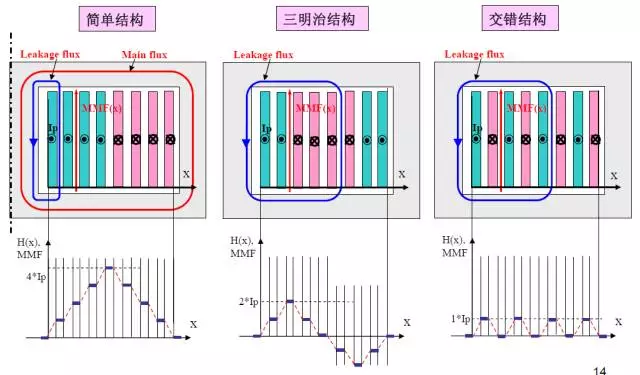

不同繞組結構的磁場和電流密度分布

繞組的分布電容EPC

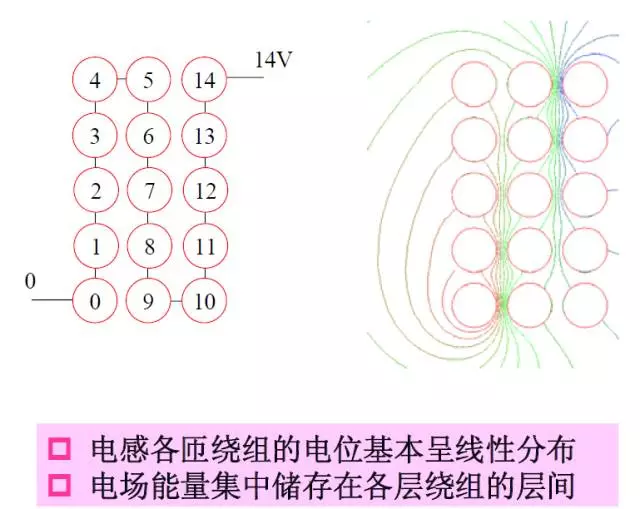

電感繞組分布電容的形成機理

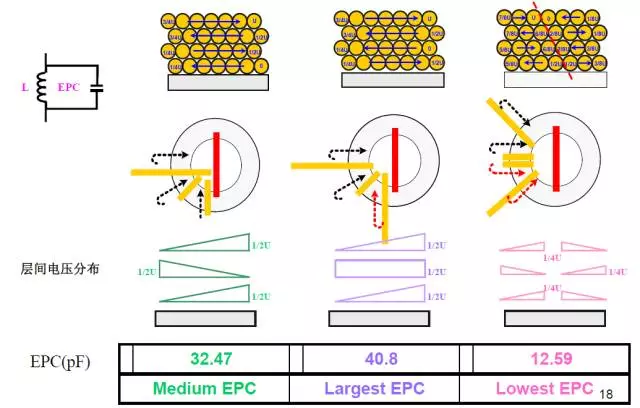

電感繞組不同繞法對分布電容的影響

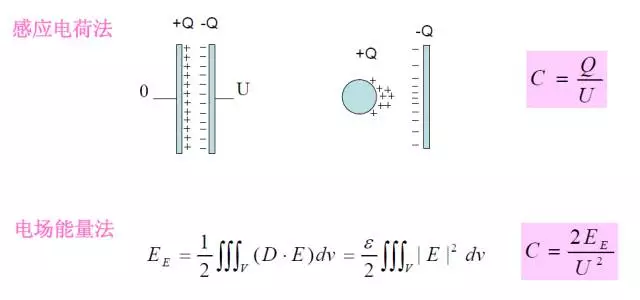

分布電容計算的基本方法

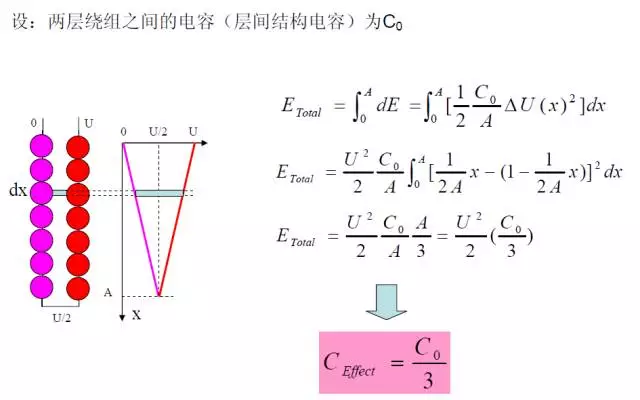

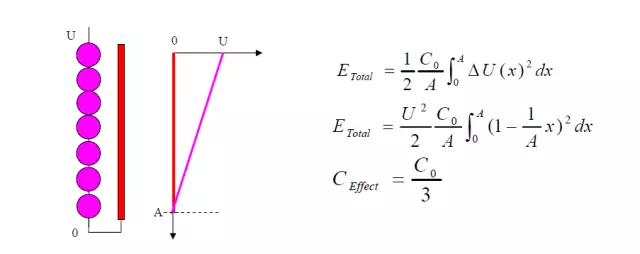

線圈分布電容的近似理論計算

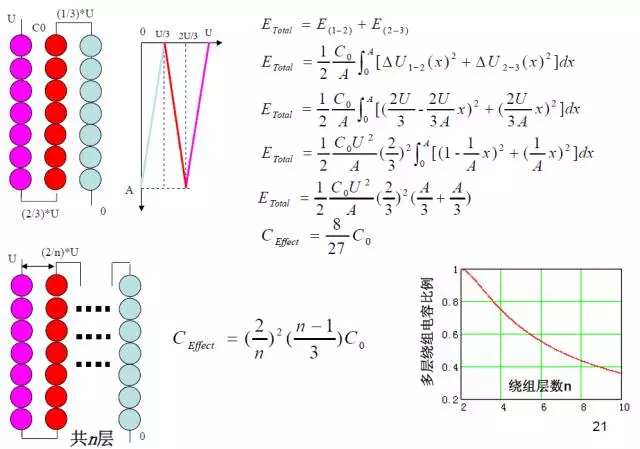

多層線圈的分布電容

帶屏蔽層的繞組分布電容

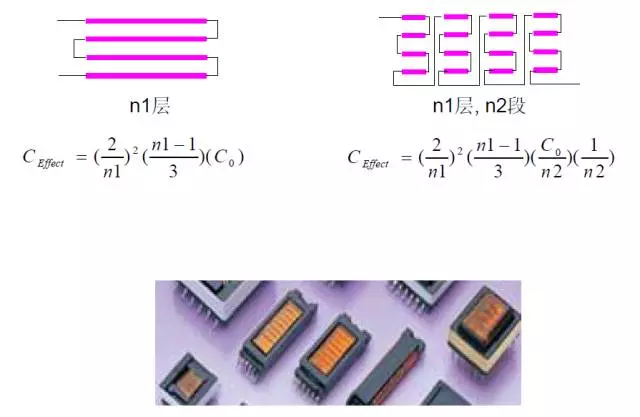

分段繞組的分布電容特性

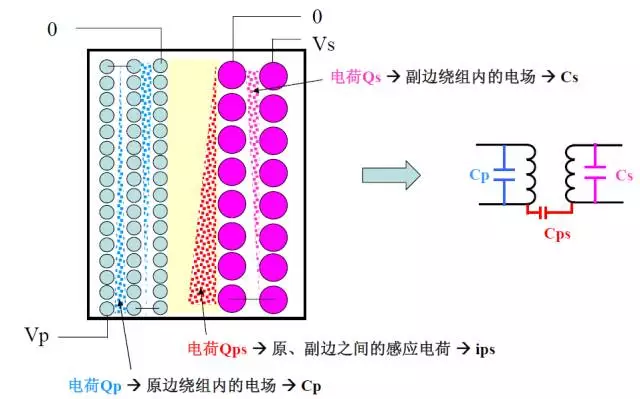

變壓器內部的電荷分布情況與分布電容

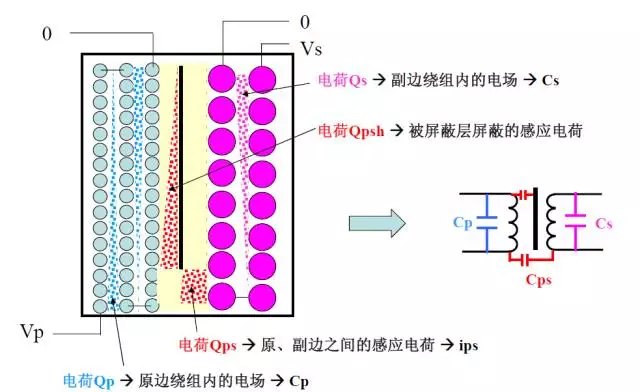

有屏蔽層變壓器內部的電荷分布情況

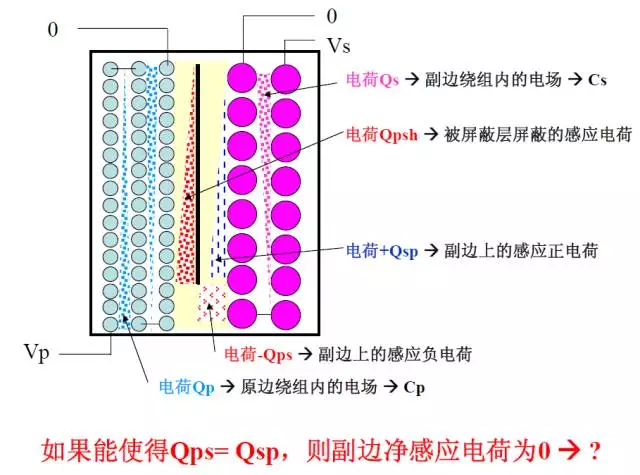

變壓器副邊電荷的抵消設計

結論
