充電器安全標準（接地電流）

       充電器廠家在設計這一階段考慮安全要求可能不大合適，然而這是必需的，因?yàn)榘踩珯C(jī)構指定了接地電流的較大值，以使在接地短路故障時的電擊危險較小。這一要求不僅提出了要很好地注意絕緣的要求，也給出了電力線和地之間的電容的嚴格限制值。電容大小的限制對電力線輸入濾波器的設計有重大的影響。

       對接地電流的允許限制值因管理機構的不同而異，也取決于設備的預期應用場合。例如，預期可能使用于醫療器械的場合，有一個稱為“接地泄漏電流”的非常嚴格的限制地回路電流的限制由幾個主要的管理機構制定，生效的標準見于表。

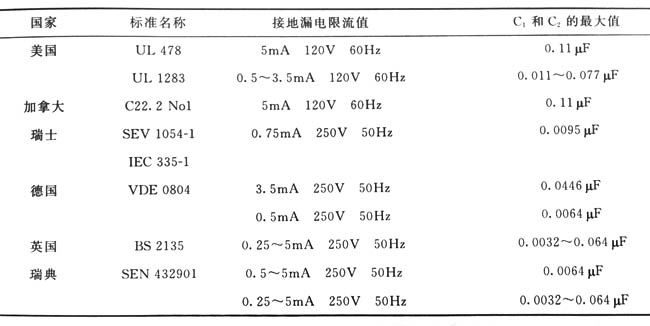

充電器安全標準允許的較大接地漏電電流值和推薦的Y濾波電容較大值

       表給出了各標準適合于圖1。3。2中位置C和C：去耦電容的較大值，這些值假定絕緣漏電和寄生電容為零。為使電感和濾波器體積較小，應使用標準所允許的較大去耦電容。因?yàn)檩斎氲囊贿吙偸潜患俣橹芯€（在用戶引入端連接到地），在任何時候都只有個電容導電。然而，應檢查總漏電流，以確定所有電容和絕緣漏電通道中產生的總漏電流值。

       圖所示為測量接地電流的方法。因?yàn)榧僭O(shè)電力線只有一端是接火線的，所以在任何時候都只有一個電容器接地。

充電器輸電線濾波器

       為了滿足傳導型噪聲標準，通常需要使用相當大的交流濾波器。然而如先前所述，安全標準嚴格地限制了在電力線和地平面之間的電容的大小。

       因?yàn)?a href="http://m.bmlink.com.cn/ProductView.asp?ID=1832" target="_blank">小家電電源適配器去耦電容大小的限制，濾波器不能輕易地解決嚴重的共模干擾問題，此問題可能由于配線不佳、規劃不當、屏蔽不良、功率開關部件所處的場合惡劣而產生。良好的抗EMI性能要求在充電器設計和開發過程中的每一個階段都保持謹慎和警惕。沒有什么替代方法可以像在干擾源處抑制EMI更有效的了。
