電源適配器如何正確選擇濾波電容器

電解電容器可以勝任一般的電源適配器輸出整流濾波

      普通電解電容器用于工頻整流濾波是可以完全勝任的,但是隨著電源適配器的開關頻率的不斷提高,普通電解電容器的ESR和寄生電感將不能很好地適應高頻整流濾波?盡管現在的普通鋁電解電容器的ESR和寄生電感越來越小。

其主要問題就是,電解電容器在不同的頻率下的ESR不同,而ESR的大小直接影響著電源適配器的整流輸出濾波效果?因此,可以說電源適配器需要的是高頻段的低ESR,而120H或100H的ESR并不重要,因?yàn)殡娫催m配器輸出電流成分中120Hx或100H成分“微乎其微”,而開關頻率及開關頻率以上的電流成分則是絕大多數成分,所要濾除的就是這一部分電流分量?這就是為什么電源適配器輸出整流濾波電容器要“高頻?低阻”的原因?

      在此基礎上,電解電容器對高頻段的ESR做出低阻甚至超低阻設計?對應的就是低ESR和超低ESR電解電容器。

      在大多數情況下,反激式電源適配器選用的而輸出整流濾波電容器為“高頻?低阻”電解電容器,甚至選用早期型號也能滿足那些廉價電源適配器的要求?

      適用于一般電源適配器的低ESR的鋁電解電容器可以在一般的電源適配器中應用,一般情況下可以滿足要求?

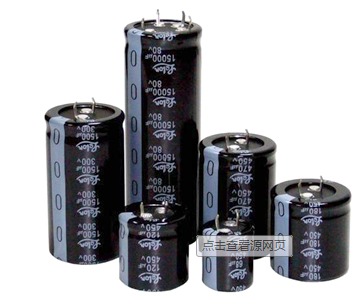

      由于電解電容器內部存在電解液,在異常狀態下會產生“大量氣體”,導致電解電容器內部壓力劇增,為防止電解電容器爆炸,電解電容器必須設置壓力釋放裝置,如圖8-3所示。

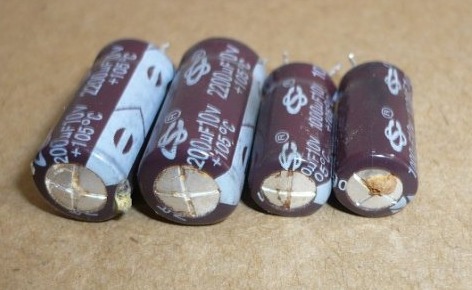

      因此,鋁電解電容器必須工作在可以壓力釋放的工作環境,以確保電解電容器在異常狀態下釋放壓力(“凸底”或“爆漿”),如圖8-4所示?

      因此電解電容器不允許被密封應用,如采用灌封膠或灌封樹脂將電解電容器徹底灌封訂能會因?yàn)楫惓顟B(tài)下電解電容器內部氣壓過高面無法釋放后面導致整個灌封的爆裂/爆炸因此在密封或高溫狀態下絕不能選用帶有電解液的電解電容器?

      同樣,在開關電源適配器頻率超過300kHz以上,并且是硬開關時,電解電容器就顯得滿足不了要求了,這時可以選用電源適配器輸出整流濾波專用的聚合物電解電容器(也稱為固態電解電容器)?但電解電容器?薄膜電容器或陶瓷電容器,其ESR可以低于數m?甚至低于1m?。

      聚合物電解電容器的性能的確非常優秀,但是其價格是“高頻?低阻”電解電容器的3-5倍,為了盡可能地降低反激式電源適配器的成本,一般不會選用聚合物電解電容器?一般會用在“高頻?低阻”電解電容器不能應用的場合,如工作溫度過高?密封工作狀態?開關頻率高等應用中。
