輸入電壓動態電源路徑管理

動態電源路徑管理（DPPM）
DPPM是電源路徑設備的另一個功能。它可以監測設備的電源適配器輸入電壓和電流，并在適配器不能支持系統負載時自動對系統進行優先級排序。電源適配器輸入源電流會在系統負載和電源適配器充電之間共享。如果系統負載增加，此功能可降低電源適配器充電電流。當系統電壓下降到某個閾值時，電源適配器可以停止充電，并將電源適配器放電以補充系統電流要求。此特性的實施可有效防止系統崩潰。

輸入電壓動態電源管理（VIN-DPM）
通常與DPPM混淆的另一個功能是VIN-DPM。這一機制聽起來非常相似，但重點卻完全不同。輸入電源或適配器具有額定功率。在某些情況下，輸入電源的功率并不足以滿足設備的需求。在USB標準不同的情況下，如今設計人員更普遍地認識到了這一點。正在充電的設備可能需要適用于各種類型（甚至未知的）適配器。如果輸入源過載并導致輸入電壓低于欠壓鎖定（UVLO）閾值，則器件會關閉并停止充電。電源負載消失，適配器恢復。其電壓回升到高于UVLO并重新開始充電，但適配器會再次立即過載并崩潰。這種不良情況被稱為“打嗝模式”。參見圖4。
輸入電壓動態電源路徑管理

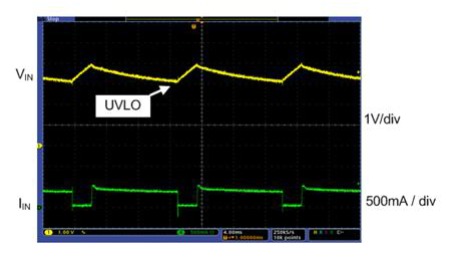

圖4：電源適配器打嗝模式
VIN-DPM功能可成功解決這一問題，因為它可以連續監測充電器的輸入電壓。如果輸入電壓低于某個閾值，VIN-DPM會調節充電器以減少輸入電流負載，從而防止適配器崩潰。
現在您可以發現VIN-DPM和DPPM實際上是兩個完全不同的功能。VIN-DPM可監控適配器的輸出（或充電器的輸入）并將其保持在一定的水平。DPPM可監控充電器輸出（或系統導軌）并將其保持在較低預定水平。這兩個功能可以協調共存，發揮作用，以便在不同的操作條件下平穩運行。并非所有充電器都具有這兩種功能。您也可以在非電源路徑充電器上實施VIN-DPM。

我們以線性充電器拓撲結構為例闡釋了一些與電源路徑功能相關的基本特性，但開關充電器當然也可以具有此功能。
